產品概述

我國電力系統最近幾年加大了管理方法的科學化、責任化、精細化，對配電變壓器臺區管理實施了責任到人的辦法。但是由于我國電力線路的新舊程度不同，尤其老城區、城鄉結合部、農村等地方存在低壓供電線路錯綜復雜、相鄰臺區互相交叉，導致了臺區范圍的準確劃分非常困難。

目前用FSK電力載波原理測量臺區，由于原理上的缺陷，導致實際使用過程中存在各種問題，如多臺變短距離共高壓情況下電力載波存在串擾，傳輸距離近，受負荷影響大，共電纜干擾等問題。

基于此問題，我公司采用目前國 際先進的特種電力載波新技術和電流檢測技術，研發出了新一代智能雙臺區線路分支識別儀。專門為應對我國的電力線路的走線復雜、干擾源多、干擾非常嚴重的情況，保證了能夠在整個臺區范圍內可以準確識別。

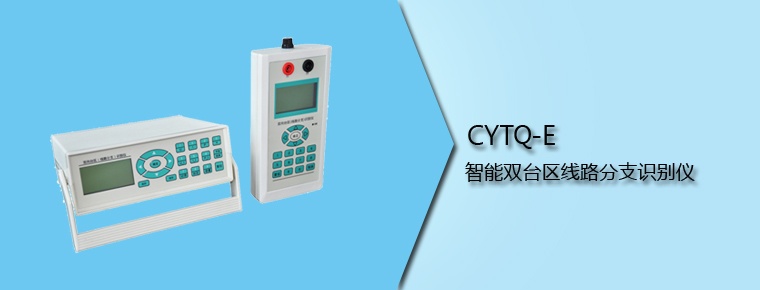

智能雙臺區線路分支識別儀采用主、分機模式。

主機負責發送電力載波信息、檢測電流脈沖信號，根據主機接入的電參信號以及檢測到的電流脈沖信號來判定分機所處的臺區和相序情況。

分機負責接收主機發送來的電力載波信號，根據需要發送脈沖電流，并接收主機的應答信息，對主機返回的信息進行顯示。

主要功能特點

• 大功率FSK電力載波通訊方式，通訊距離更遠。
• 兩種電流脈沖檢測方式：相間電流檢測方式和零線電流檢測。
• 電流檢測采用5A鉗表、100A鉗表和500A可選鉗表。（注：儀器標準配置為3支500A鉗表）非常方便用戶檢測電網的一次電流、二次電流和零線電流。
• 功能設置靈活，具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等三種通訊方式。
• 可以清晰方便的檢測出變壓器的臺區、相別以及部分分支的具體境況。
• 采用主、分機形式，可以一臺主機配多臺分機，也可以多臺主機配備多臺分機，方便用戶使用。
• 主、分機均采用大屏幕液晶，中文顯示，顯示直觀，操作簡單。
• 主、分機均采用高速DSP處理器，電流脈沖檢測準確度高，并具備電網參數測量和線路壓降測試。
• 為了保障操作的安全性，儀器均具備多重保護。

主要技術參數

• 通訊方式：FSK方式127KHz電力載波，通訊速率：100BPS，距離：2.5km
• 電流測試距離：≥5km
• 工作電壓：AC220V±10%
• 主機功耗：≤30VA
• 電壓、電流測量精度：0.5%
• 鉗型電流互感器鉗口直徑：7mm(5A)、50mm(100A/500A)
• 工作環境溫度：-30℃~70℃
• 工作環境濕度：≤93%RH
