CYPD-GSW/OL 局部放電在線監測系統是為各類大型發電機定子繞組提供自動與連續局放監測的經濟型儀器。統計結果顯示發電機超過40％的故障可以歸咎于定子繞組絕緣的老化和退化。實踐證明在線監測局部放電是診斷各類發電機與繞組絕緣問題最有效的方法，并具有豐富的經驗積累和成功案例。

與周期性在線巡檢不同的是，它能夠?yàn)閷I(yè)的維護人員提供現場或遠程的自動實時測量，同時提供了主要趨勢參數，并記錄歷史數據，可與電廠各類現場總線集成。還可以觸發遠程警報裝置，以提醒用戶對監測數據及設備狀態進行檢查。

CYPD-GSW/OL 是國電西高總結多年研究局部放電在線監測系統經驗的基礎上開發的新一代產品。特別適用于各類大型電機，如：渦輪發電機、水輪發電機、高壓電動機、變壓器等。CYPD-GSW/OL 采用獨特的抗干擾設計，可以克服在大部分發電廠中都存在的典型電磁干擾。這確保了測試結果的可靠性與真實性，避免出現錯誤指示。電廠的專業維護人員在接受國電西高專業工程師的簡單培訓后，就能熟練操作并正確解讀監測數據。

• 抗干擾能力強，監測數據真實準確：監測主機采用全密封鋁合金腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；配有獨特的地干擾去除和天線門控抗干擾功能，幾乎能完全去除空間電磁干擾，在單個脈沖的基礎上，把局部放電信號與電噪聲進行數字分離，從而防止造成錯誤指示。
• 成熟的濾波和模式識別提高了分離噪聲的能力，并能有效和有目的地檢測絕緣浸漬不足，屏蔽/半導體涂層失效和老化問題。

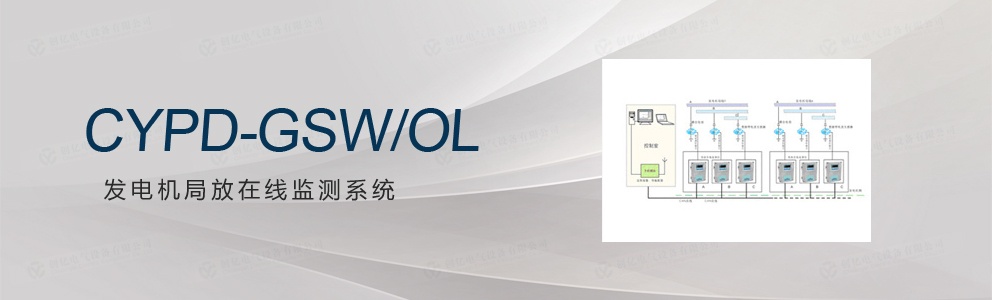

• CYPD-GSW/OL 包括一臺采集并處理局放與干擾信號的監測主機和安裝在發電機電流環母線上的檢測傳感器及接地線上的寬頻帶電流互感器，通過同軸電纜和多路轉換器連接在一起。
• 該裝置可通過遠程操作模式管理監測單元，發送指令、獲取數據、進行控制和參數設置。例如，通過與現場控制總線互聯，實現與其他監測裝置的集成，并和運行參數如發電機負載與溫度相關聯起來，對定子繞組問題進行綜合分析。
• 該裝置采用等周期多路循環掃描方式，保證了各傳感器監測數據趨勢分析的一致性。也可通過單獨設置某監測點的數據采集頻度，并使用單點模式來生成圖表以協助確認發電機繞組絕緣產生的故障性質。
• 提供多種報警功能：用戶可根據需要選擇報警方式。當發電機局放超標時，該監測儀及時通過 CAN 總線主動向上一級管理設備發出報警信號，同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息，也可提供手機短信報警。
• 體積小，安裝簡便：外型尺寸僅有250×190×90(mm)，相當于飯盒大小，可在發電機附近方便的進行安裝。

• 測量通道：6通道
• 監測靈敏度：
  • 每模塊第一通道：100pC
  • 每模塊第二通道：1pC
• 系統頻帶：
  • 每模塊第一通道：10kHz～5MHz
  • 每模塊第二通道：2kHz ～300kHz
• 傳感器頻帶：
  • 寬頻帶電流互感器：10kHz～5MHz
  • 輸入單元：10kHz～1.2MHz
• 動態增益范圍：50dB
• 采樣精度：12Bit
• 測量范圍：每模塊第一通道：100pC～10000nC
• 每模塊第二通道：1pC～10000nC
• 運行環境：-10～50℃
• 電源：?jiǎn)蜗?20V，50Hz，20W
