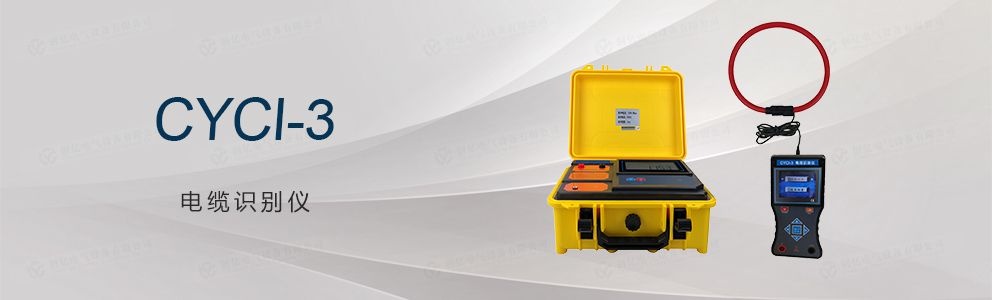

電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將本電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。
發射機采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
接收機為手持設備，3.5寸彩色液晶屏，內置高速微處理器，對發射機的脈沖編碼電流信號進行識別并解碼。電子表盤指示信號強度，精美直觀；彩色光柵動態顯示，一目了然，能快速自動識別目標電纜。同時具有交流電壓檢測功能，量程為AC 0.01V～600V(50Hz/60Hz)。
柔性電流鉗為洛氏線圈，具有瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_被測線路，非接觸測量，安全快速。
特別提示：本電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍，即不帶電識別。識別時，需要同時使用本儀器的發射機和手持接收機。
1.基準條件和工作條件
|
影響量 |
基準條件 |
工作條件 |
備注 |
|
環境溫度 |
23℃±1℃ |
-10℃ ～ 40℃ |
/ |
|
環境濕渡 |
40% ～ 60% |
＜ 80% |
/ |
|
被測電壓頻率 |
50Hz±1Hz |
45Hz ～ 70Hz |
/ |
|
接收機工作電壓 |
7.4V±0.5V |
7.4V±1V |
/ |
|
發射機工作電壓 |
11.1V±0.5V |
11.1V±1.5V |
/ |
|
外電場、磁場 |
應避免 |
||
|
被測電纜位置 |
被測電纜處于柔性線圈的近似幾何中心位置 |
||
2.發射機規格
|
功 能 |
產生脈沖編碼電流信號；顯示剩余電池電壓 |
|
電 源 |
11.1V 大容量可充鋰電池，充滿電連續工作約 8 小時 |
|
顯示模式 |
超大 LCD 實時顯示剩余電池電壓 |
|
脈沖電壓 |
500V |
|
脈沖電流 |
最大 30A （取決于回路電阻的大小） |
|
脈沖頻率 |
1 次 / 秒 |
|
脈沖寬度 |
2ms |
|
發射信號 |
棒圖動態顯示發射信號 |
|
測試線長 |
3 米，帶鱷魚夾，紅黑各 1 條 |
|
工作溫度 |
-10℃ ～ 40℃ |
|
存儲條件 |
-20℃~50℃ ， ≤95 ％ RH, 無結露 |
|
背光控制 |
有，白色背光燈 |
|
尺 寸 |
320mm×275mm×145mm |
|
LCD 尺寸 |
128mm×75mm |
|
LCD 顯示域 |
124mm×67mm |
|
儀表質量 |
發射機： 2.5kg |
|
|
總質量： 3.3 kg （含接收機） |
|
外包裝尺寸 |
長寬高 400mm×245mm×335mm |
|
電池電量 |
當電池電壓低于 9.65V 時，電池電壓低符號顯示，提醒給電池充電；低于 9.5V 時，設備自動關機 |
|
充 電 器 |
12.6V DC 充電器 |
|
充電接口 |
圓形充電接口， DC 標識 |
|
抗 壓 |
發射機采用一體化專用工具箱式設計，箱體能承受約 200kg 的壓力 |
|
耐 壓 |
AC 3700V/rms( 儀器箱頂面與底面之前 ) |
|
電磁特性 |
IEC61326(EMC) |
|
參考安規 |
IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等級 2) |
3.接收機規格
|
功 能 |
電纜識別（識別并解碼脈沖電流信號）；交流電壓測量 |
|
電 源 |
7.4V 大容量可充鋰電池， USB 充電接口，充滿電連續工作約 8 小時 |
|
額定電流 |
約 180mA max |
|
顯示模式 |
3.5 寸真彩液晶屏顯示，彩色電子表盤指示 |
|
電纜識別成功 |
綠色光柵順時針動態指示 |
|
非目標電纜 |
紅橙色光柵逆時針動態指示 |
|
接收幾尺寸 |
長寬厚 207mm×101mm×45mm |
|
柔性線圈 |
長約 630mm ，線徑 6 mm 或 12.5mm |
|
線圈內徑 |
φ200mm |
|
引線長度 |
柔性線圈引線長度： 2m |
|
電壓測試線 |
長 1m ( 紅黑各 1 條 ) |
|
檢測范圍 |
線圈可檢測回路電阻為 0Ω ～ 2kΩ 的脈沖信號；檢測回路電阻為 2kΩ 時，需保證發射機電池電量為 10V 以上 |
|
電壓量程 |
AC 0.01V ～ 600V(50Hz/60Hz) |
|
電壓精度 |
±1%±1dgt |
|
識別信號 |
彩色光柵動態顯示信號強度 |
|
檢測速率 |
約 1 次 / 秒 |
|
增益調節 |
6 級，按 左右箭頭 鍵調節信號放大倍數，指針處于電子表盤的中間到三分之二處 |
|
背光控制 |
按 上下箭頭 鍵可以調節 LCD 背光亮度 |
|
自動關機 |
開機約 15 分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于 6.5V 時，電池電壓低符號顯示，提醒給電池充電 |
|
充 電 器 |
9V DC 充電器 |
|
充電接口 |
USB 充電接口 |
|
工作溫濕度 |
-10℃ ～ 40℃ ； 80%Rh 以下 |
|
存放溫濕度 |
-10℃~50℃ ， ≤95 ％ RH, 無結露 |
|
接收機質量 |
接收機： 370g( 帶電池 ) |
|
|
電流鉗： 172g |
|
絕 緣 |
儀表線路與護套外殼之間 ≥100MΩ |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V ， IEC61010-031 ， IEC61326 ，污染等級 2 |
